Руководство по заведению датчиков и зон

В программном комплексе AlarmFront Monitoring можно завести разделы/зоны и поэтажные планы объектов с расположением на них датчиков. При возникновении тревожной/аварийной ситуации – тревога отобразится на плане объекта с отображение зоны.

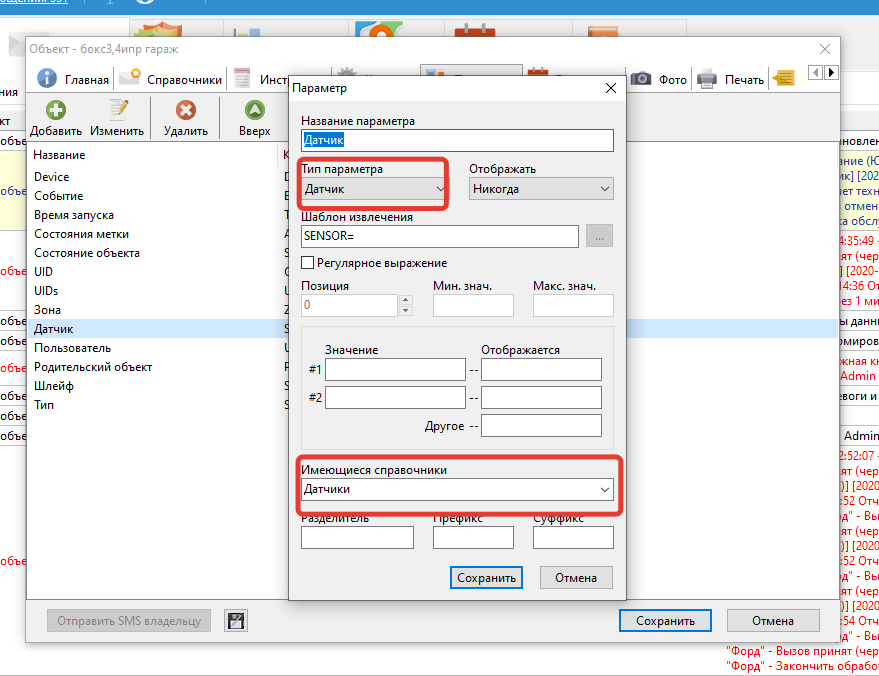

1. Создаем параметр типа «Датчик»

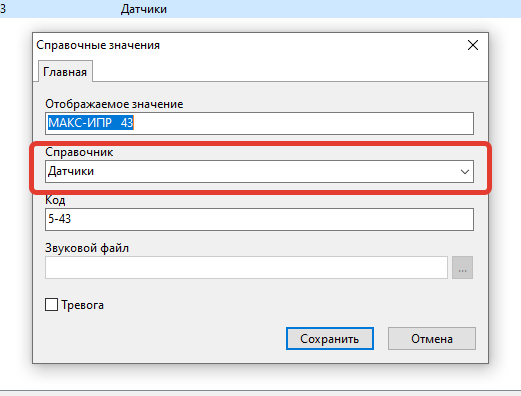

2. Создаем датчики. Имя справочника - то же

   КОД – то, что придет в сообщении, например, Сообщение OBJECT_ID=123;SENSOR=COM3-5-486;EVENT=Пожар Из него вытащится по шаблону SENSOR= значение COM3-5-486 и из справочника ему сопоставится имя ДИП93



3. Когда создашь справочные значения для нескольких датчиков, они появятся в редакторе схем

Создание планов схем с отображением датчиков и зон

1. Для создания плана/схемы объекта необходимо в папку «images» программы поместить планы в формате jpg, png.

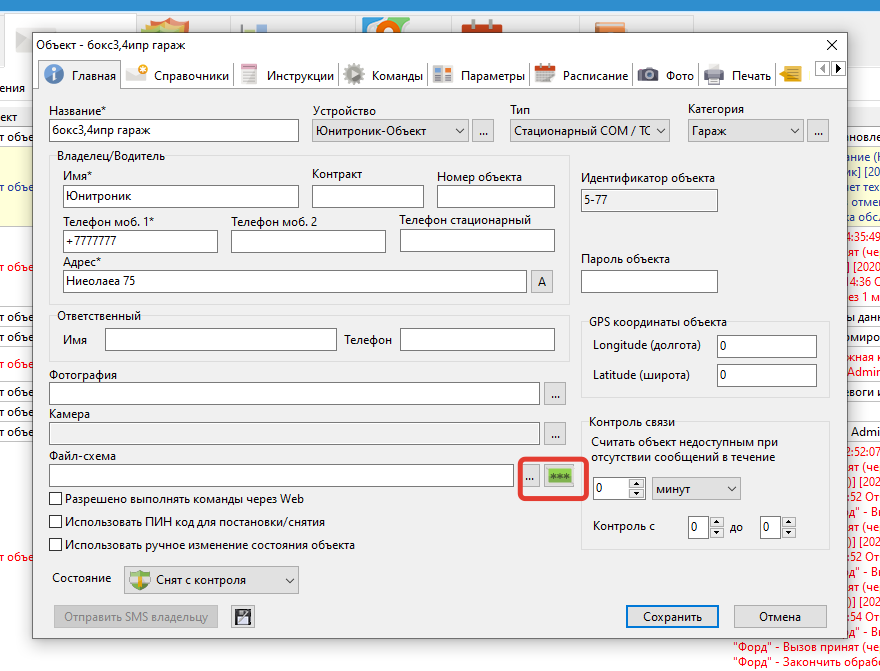

2. Открываем карточку объекта. Нажимаем на файл схеме выделенную кнопку.

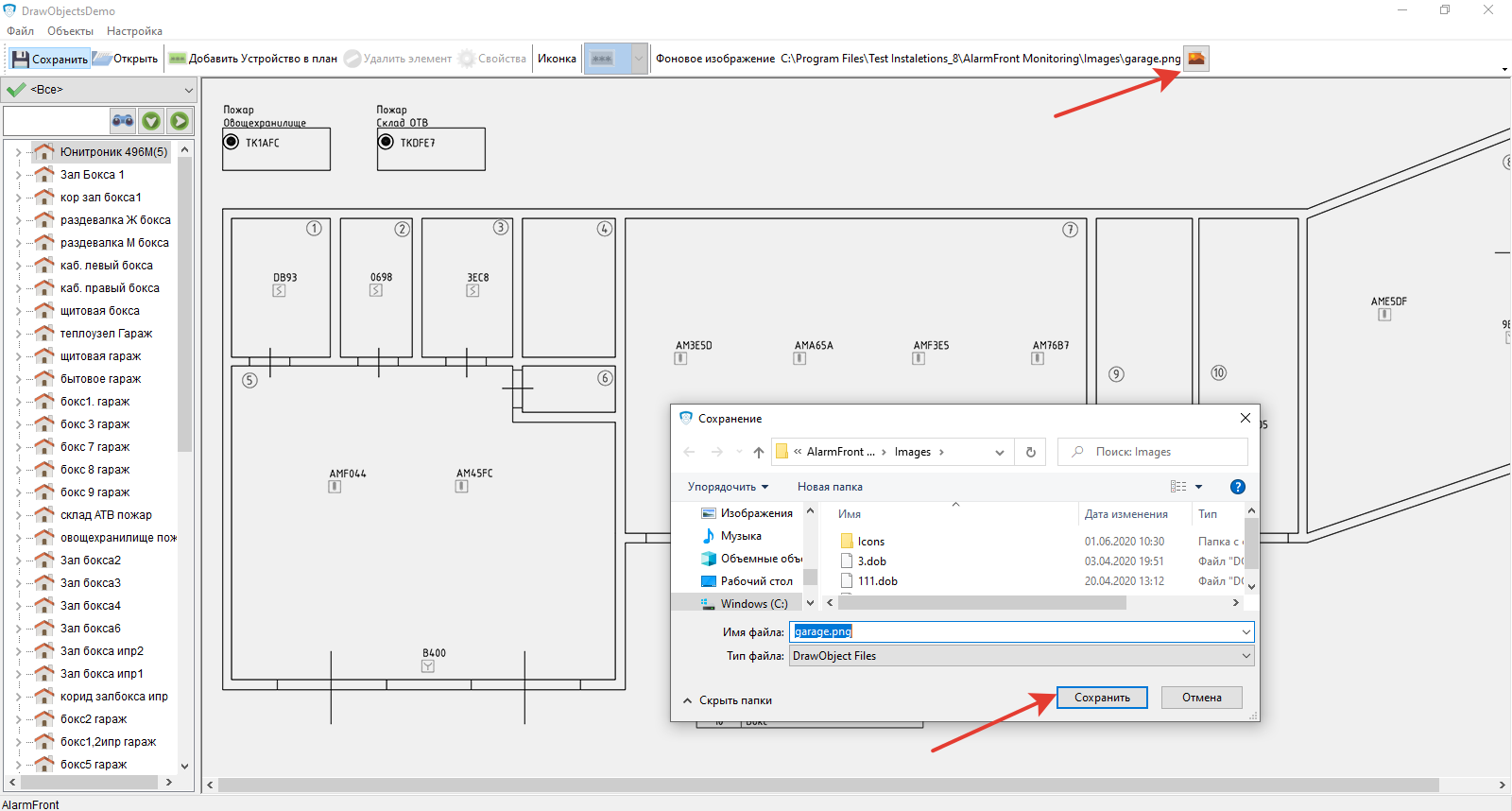

3. Добавляем схему. Сохраняем в заданном формате. Название файла на английском.

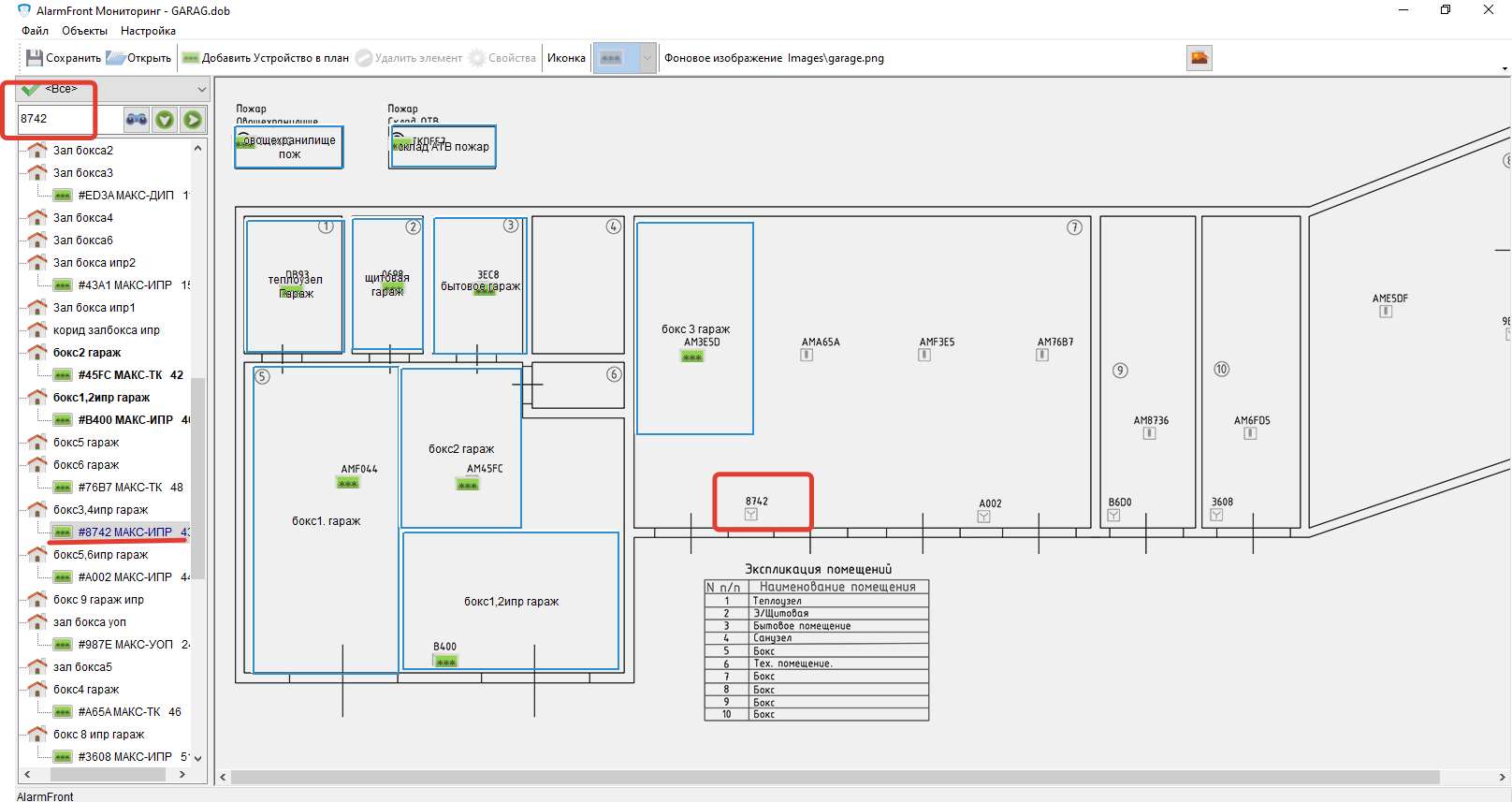

4. Поиском находим название датчика. Двойным щелчком мыши добавляем и располагаем на схеме

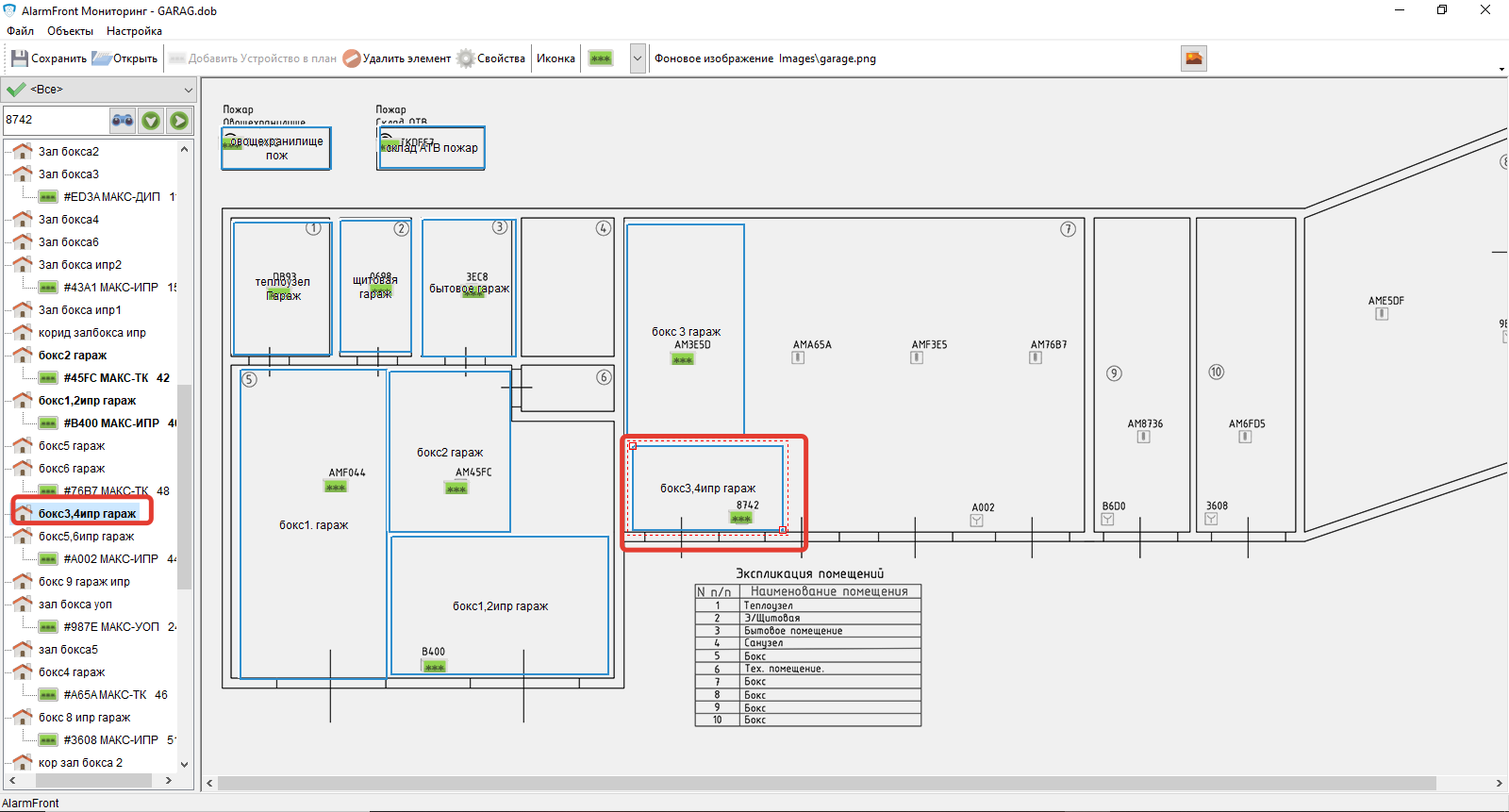

5. Далее добавляем зону

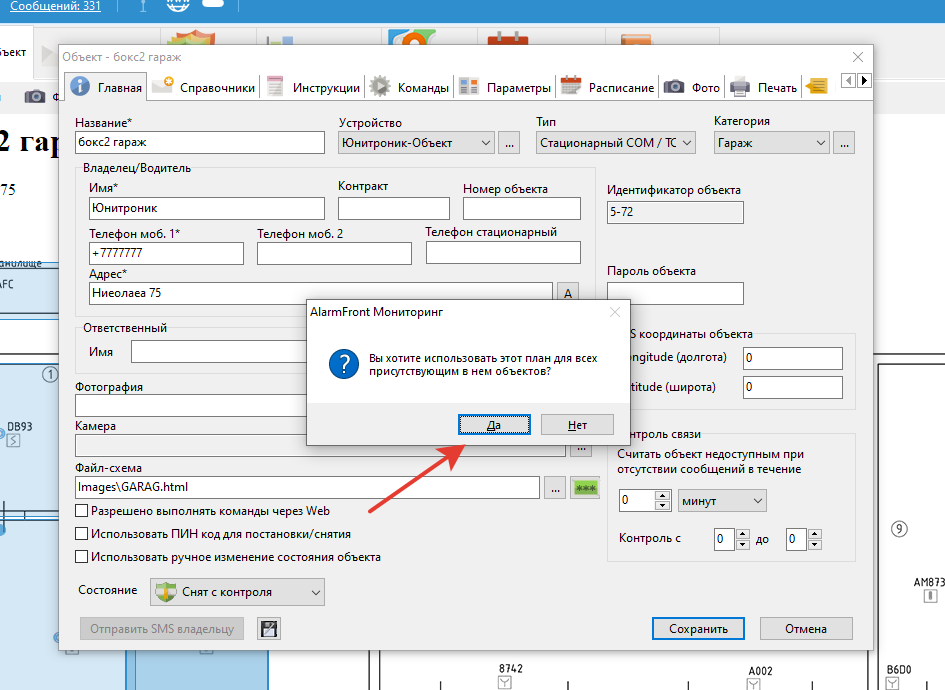

   Все датчики, которые мы расположили на схеме, будут привязаны к объекту.

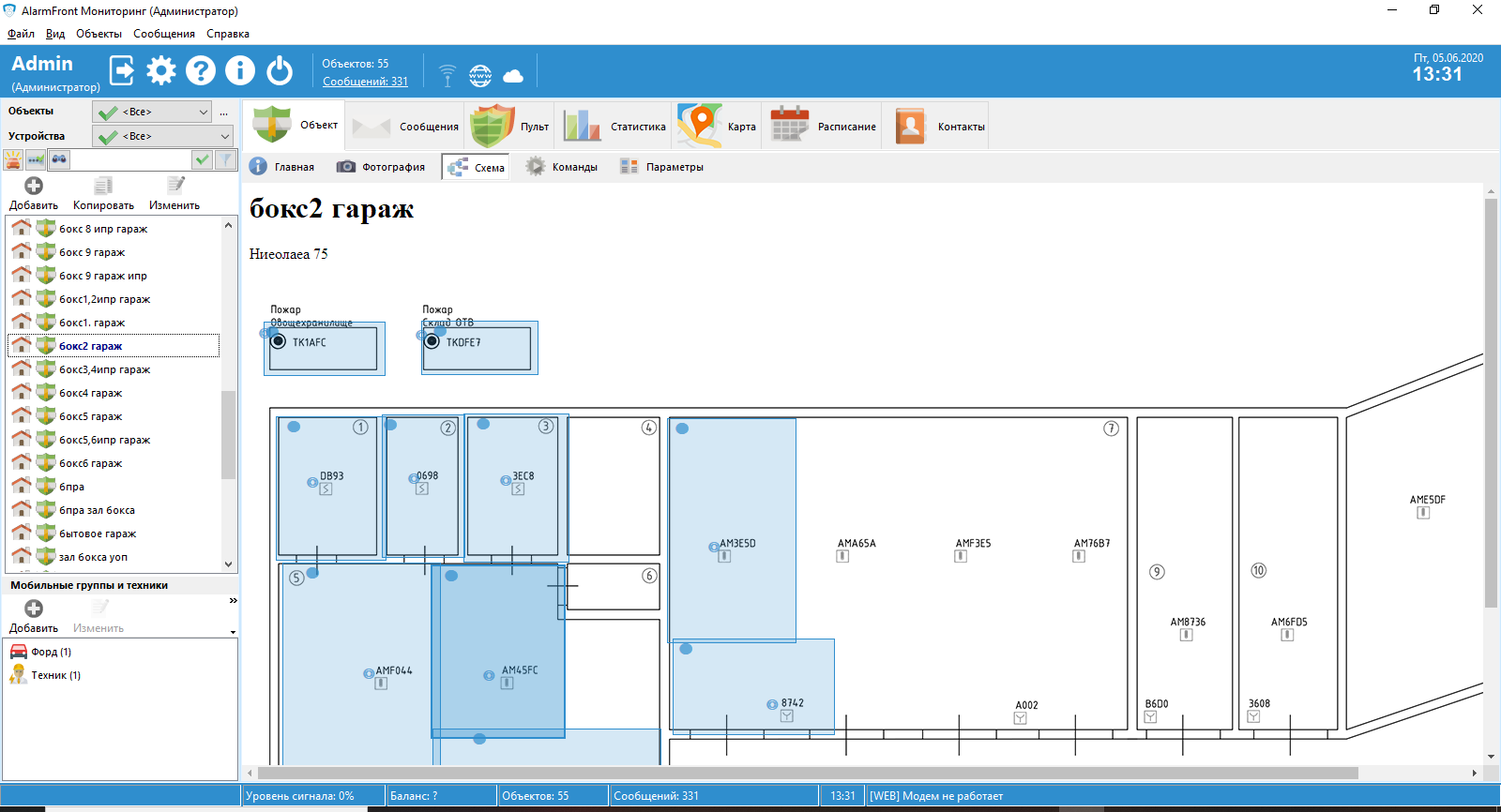

   Так выглядит готовая схема:

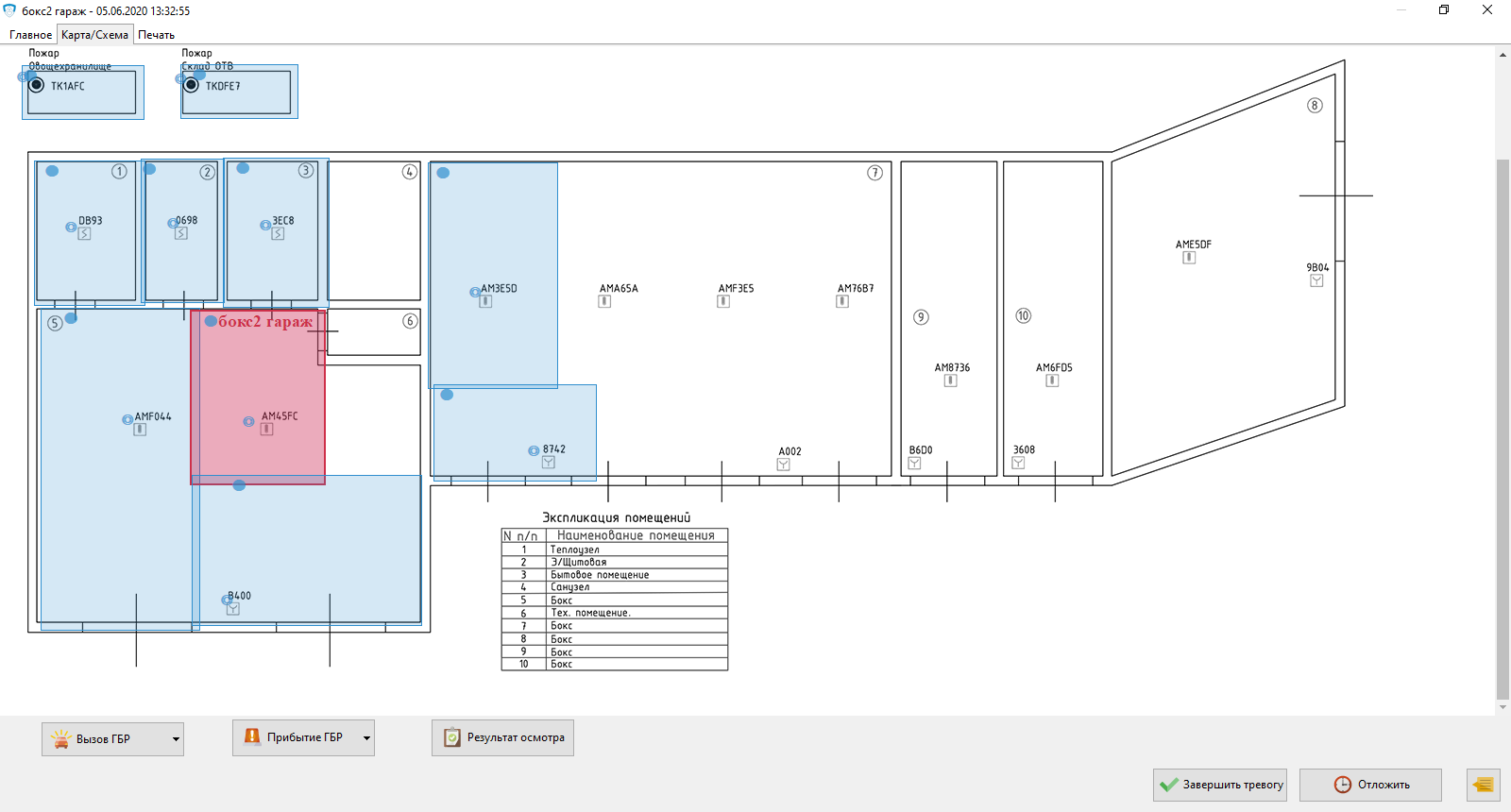

   Тревога:





   Более подробно можно ознакомится в нашем видео по ссылке:

   Видео по заведению датчиков на схему объекта
