Установка и настройка

Программа для Альтоники GSM Guard легко устанавливается на компьютер, никаких специальных знаний для этого не требуется.

1. Установите программу

После принятия пользовательского пользовательского соглашения и выбора папки установки, на третьем шаге требуется выбрать компонент Обработки данных, полученных из COM порта.

Данный компонент (Advances Serial Data Logger, оплачивается отдельно) необходим для взаимодействия с аппартными ПЦН, подключаемым к COM порту (Lonta 202, Базальт).

2. Настройте соединение по COM порту

На закладке Устройства добавьте устройства, подключаемые по COM порту, Выбрав интерфейс Surgard или Lonta 202. Поле Смщение идентификаторов объектов требуется заполнять лишь при подключении к компьютеру нескольких аппартных ПЦН (см. ниже).

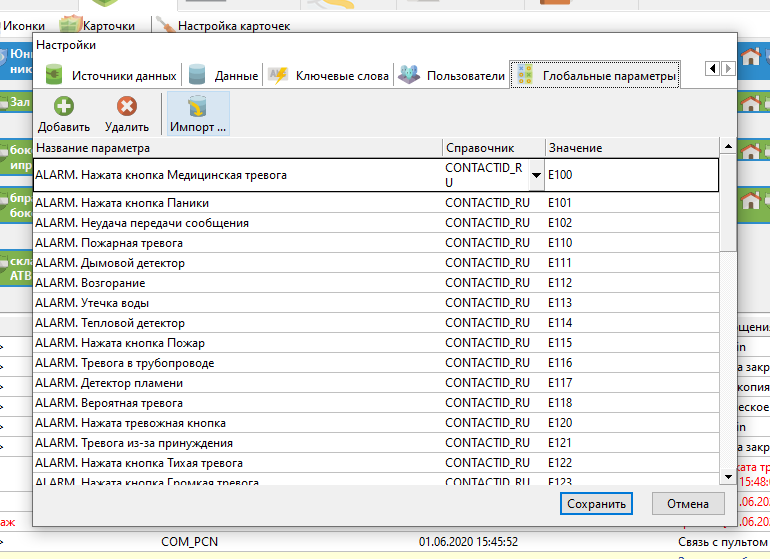

3. Импортирование справочника Contact ID

Используйте пункт меню 'Файл/Настройки'.
Перейдите на закладку 'Глобальные параметры'.
Нажмите на кнопку 'Импорт'.
Выберете файл 'ContactID_ru' (находящийся в папке программы).
Нажмите на кнопку 'Сохранить'.

4. Добавление объектов Альтоника в программу

При получении пакета данных из последовательного порта необходимо идентифицировать передающее устройство, но информация о нем находится непосредственно в пакете данных. Поэтому для привязки каждого пакета к объекту необходимо у объекта завести новый параметр с типом ID. Этот и другие необходимые параметры программа создаст автоматически используя шаблон устройства Альтоника. Для создания обэекта:

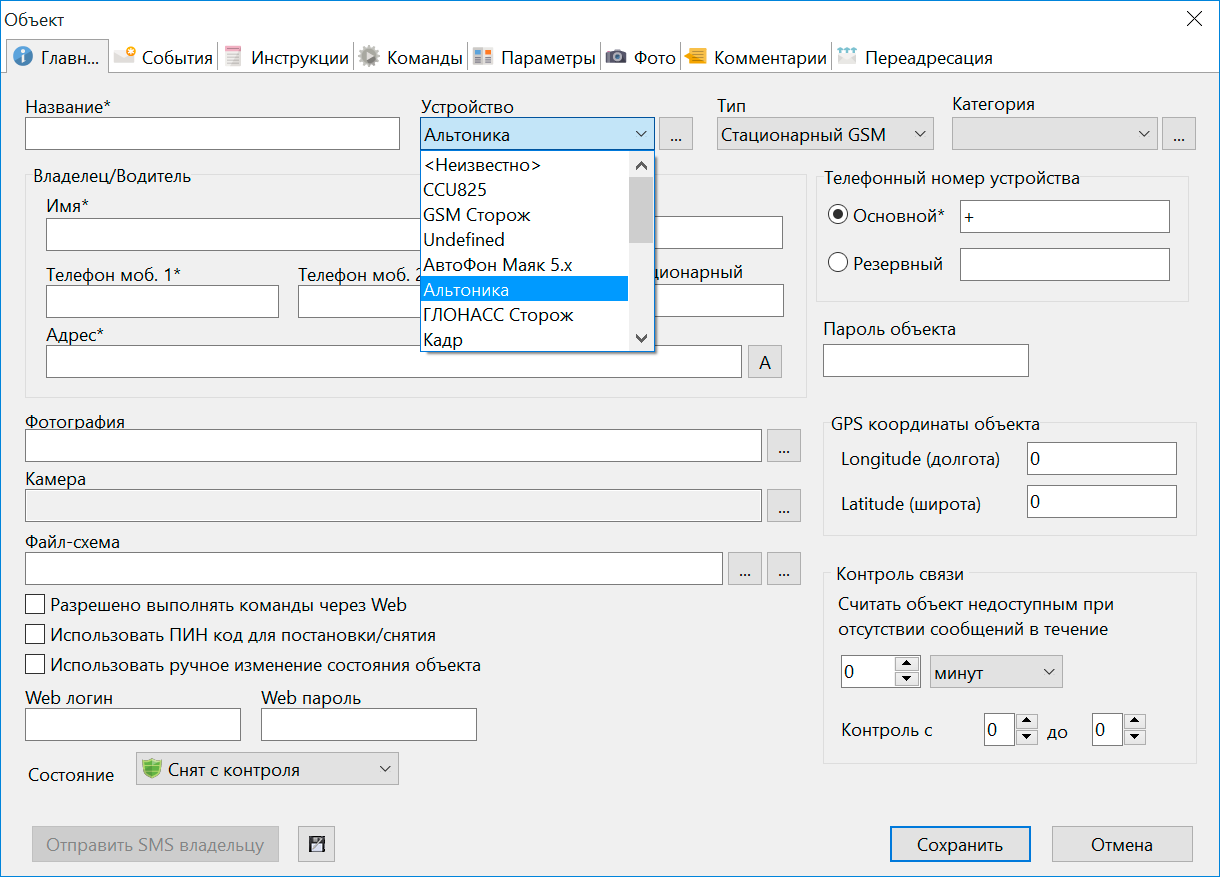

1. Используйте пункт меню 'Объекты / добавить'.
2. В диалоге создания объекта заполните необходимые поля и выберете шаблон Устройства 'Альтоника'

В результате этого программа автоматически создаст все необходимые параметры.

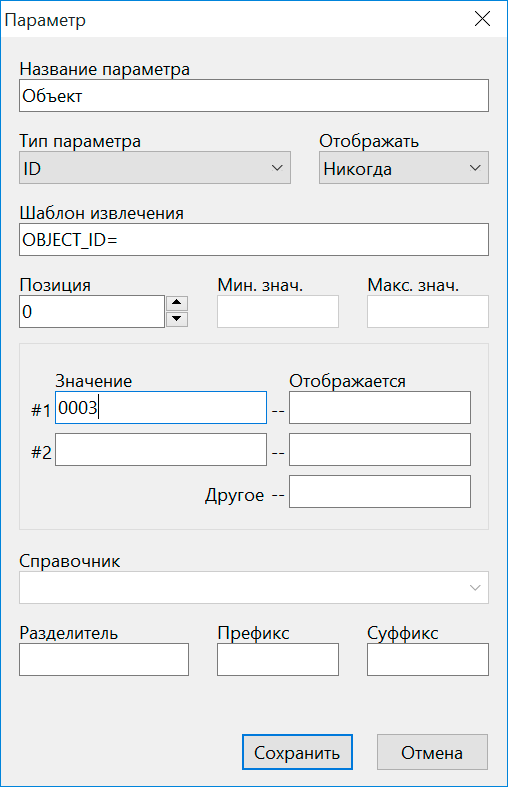

3. Перейдите на закладку 'Параметры'.
4. Выберете комадну 'Изменить' для параметра 'Объект' для его редактирования.
5. Убедитесь, что в поле Шаблон извлечения указано название параметра в COM пакете, которое содержит уникальный идентификатор передающего устройства (обычно это OBJECT_ID=).

6. Значение идентификатора (номера) для данного объекта укажите в поле Значение.


Для ускорения настройки объекта при работе с COM портом, можно воспользоваться функцией автоматического создания объекта с необходимыми параметрами по любому сообщению. Достаточно, чтобы программа получила одно сообщение и затем, используя функцию 'Создать объект по сообщению' в списке сообщений (меню вызывается при нажатии на сообщение правой кнопкой мыши), вы создаете карточку объекта с уже заполненными необходимыми параметрами (закладка Параметры).

Для ПЦН Альтоника необходимо создать объект для обработки сообщений от пульта. Такой объект имеет ИД 999. Создать объект ПЦН в программе проще всего по полученному сообщению, использую команду 'Создать объект по сообщению'.

5. Подключение нескольких ПЦН

Подробнее о настройках COM устройств читайте в разделе справки Настройка GPRS/COM/POP3, подраздел COM. В том случае если к программе для ПЦН альтоника нужно подключить несколько аппаратных ПЦН с помощью различных COM портов, то необходимо на каждый COM порт создать свою конфигурацию устройства.

Для избежания конфликта значений ИД объектов от разных ПЦН необходимо указать смещение идентификаторов объектов одного ПЦН. Смещение будет добавлено как приставка к номеру объекта ПЦН.

Например, если исходное ИД объекта 100, а смещение равно L202- то в программе ИД объекта уже будет L202-100.

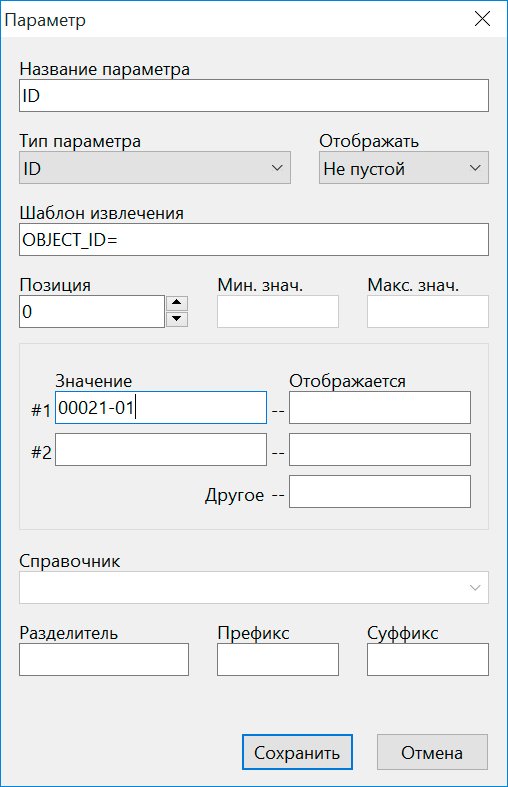

Настройка Добавлять ID раздела к ID объекта требуется в случае, если вы хотите создать отдельные карточки объектов для каждого из разделов объекта. В этом случае значение параметра ID объекта следует задавать ID_OBJECT-ID_RAZDEL (разделенными знаком '-').

Например, если у объекта 00021 есть 3 раздела (01, 02, 03), то в программе можно завести 3 карточки объектов Альтоника для каждого раздела, их ID следует прописать как 00021-01, 00021-02, 00021-03 соответственно.

Программа для оборудования Альтоника

Назначение и особенности

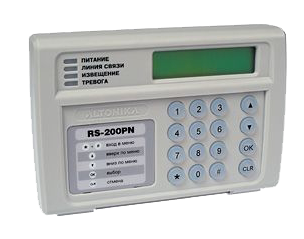

Программа AlarmFront Monitoring поможет вам организовать пульт централизованной охраны и интегрировать работу с системами TAVR GSM, Tavr GSM 2, БАЗАЛЬТ, Lonta 202, RS-202, Lonta Optima, RS-201, Lonta PRO, Консьерж, Риф Стринг-200, RS-200, Риф Ринг-701, Контакт GSM, Риф патруль от компании Альтоника.

Функции программы

• взаимодействие с системами Риф и Lonta;
• информационные базы данных
• обработка сообщений о тревогах на охраняемых объектах или технических неисправностях
• проверка состояния объектов в автоматическом режиме
• составление отдельных карточек по каждому объекту с разграничением уровня доступа
• визуальное отображение объектов на карте
• расположение датчиков, разделов и зон на схеме объекта с отображением тревог в разделах/зонах;
• управление объектом (для двухстороннего канала связи, например Базальт)
• хранение поступающей информации о тревогах, действиях оператора и других внештатных ситуаций
• статистическая и справочная информация
• поддержка нескольких мониторов для лучшей визуализации контролируемых объектов
• видеонаблюдение, управление камерами, запись видео. Надежное решение для быстрой оценки возможной опасности на удаленном объекте. Видеонаблюдение через матрицу камер, установленных на разных объектах
• удаленный мониторинг и управление объектами посредством Web-сервера
• мобильное приложение для ГБР и техников
• мобильное приложение для клиентов с отображением баланса,возможностью нажатия тревожной кнопки
• интеграция с 1С

Краткая инструкция по работе AlarmFront Monitoring с оборудованием Альтоника Lonta.

1. Скачать последнюю версию программы
2. Запустить программу и настроить работу с COM портом Более подробно - см. раздел справки «Настройка обработки данных из COM порта (RS-232/RS-485)»


   Откройте закладкуУстройства настроек программы



   Требуется выбрать нужный порт и его скорость (2400). Также на закладке Модули необходимо выбрать модуль Surgard как протокол разбора данных.

3. В настройках программы на закладкеГлобальные параметры выполните импорт справочника кодов Ademco Contact ID из файла ContactID_ru.csv, если этих кодов в списке еще нет

4. Создайте новый объект и программа подскажет, какие поля являются обязательными для заполнения. Используйте шаблон Устройства «Альтоника» для создания всех необходимых параметров объекта.

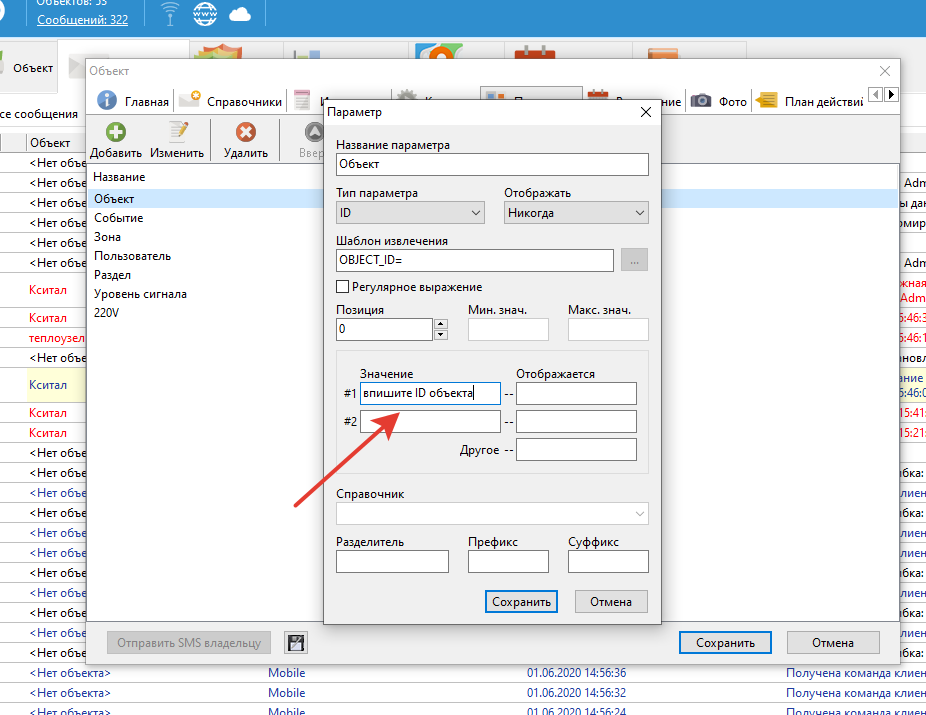

   На закладке Параметры отредактируйте параметр ID, задав для него значение ID объекта вместо «впишите ID объекта»





   Создайте все необходимые объекты



5. Для ПЦН Альтоника необходимо создать объект для обработки служебных сообщений от пульта. Такой объект имеет ID 999. Создать объект ПЦН в программе также проще всего по полученному сообщению, используя команду - Создать объект по сообщению


6. Далее можно загрузить и настроить схему объекта

   Более подробно можно ознакомится в видео по ссылкам:


   Программа для оборудования Альтоника




   Загрузка схем и расположение датчиков

Программа AlarmFront Monitiring многофункциональна. Рекомендуем подробно ознакомится со справкой – О программе. Там подробно описаны все функции и способы их настройки и использования.
