Почему AlarmFront Monitoring является лучшим выбором для реализации системы мониторинга?

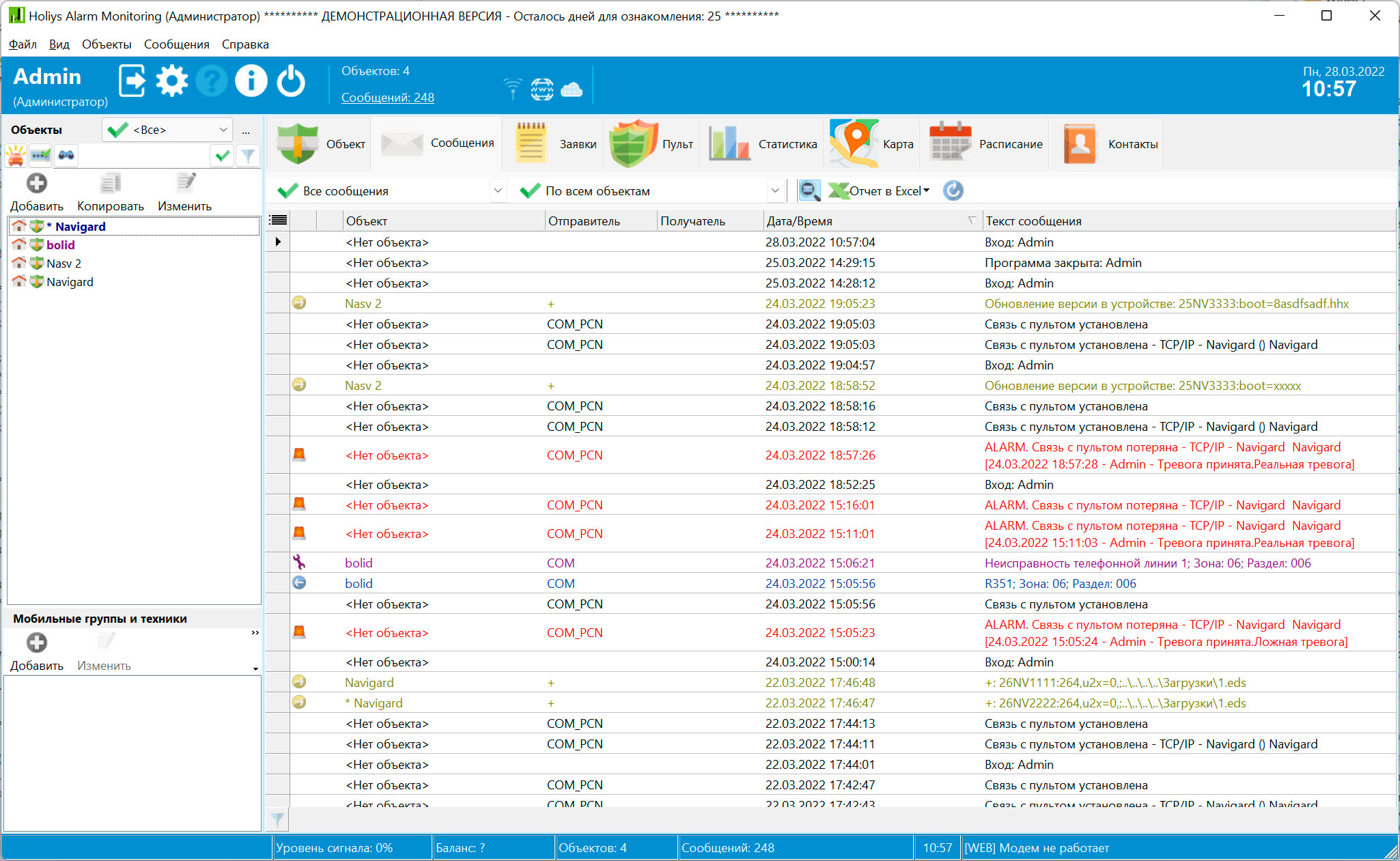

ПЦН AlarmFront Monitoring очень простая в использовании программа для оборудования Болид, ее легко осваивают операторы с различным уровнем подготовки. Программа позволяет осуществлять управление, мониторинг и охрану удаленных объектов, оснащенных оборудованием Болид.

Программа ПЦН AlarmFront Monitoring для оборудования Болид

Назначение и особенности

Программа AlarmFront Monitoring предназначена для централизованного мониторинга тревожных сообщений с оборудования Болид. Она является альтернативой исользования АРМ ПЦО ЭГИДА-3. Программа ПЦН для оборудования Болид

Программа для оборудования Bolid

Программа AlarmFront подходит для получения сообщений с оборудования болид, подключенного к объектовым приборам PGE 2000 и УОС-4. Она поддерживаниет протокол SIA DCG ADM-CID (UDP).

PGE 2000

Болид - УО-4С

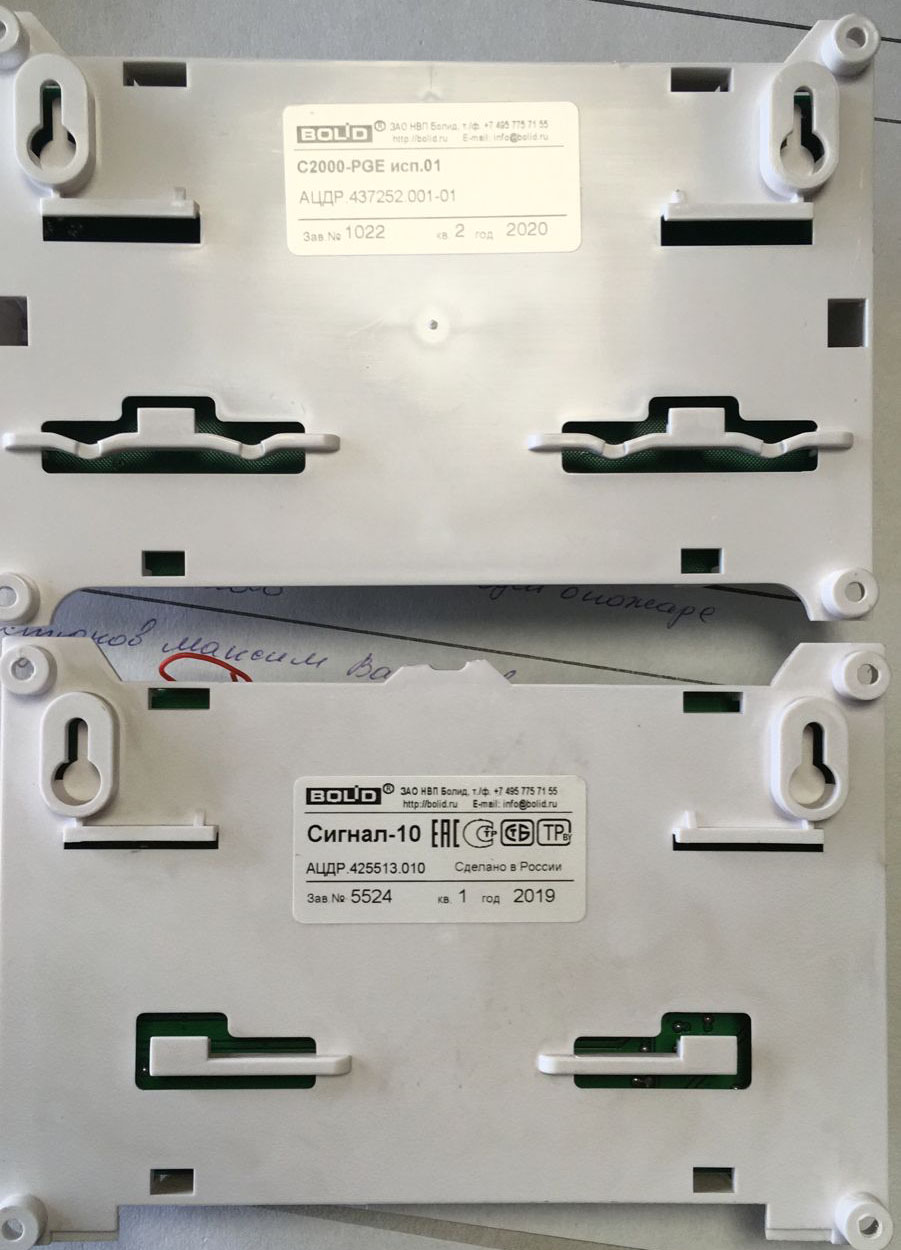

Болид PGE 2000 - 1

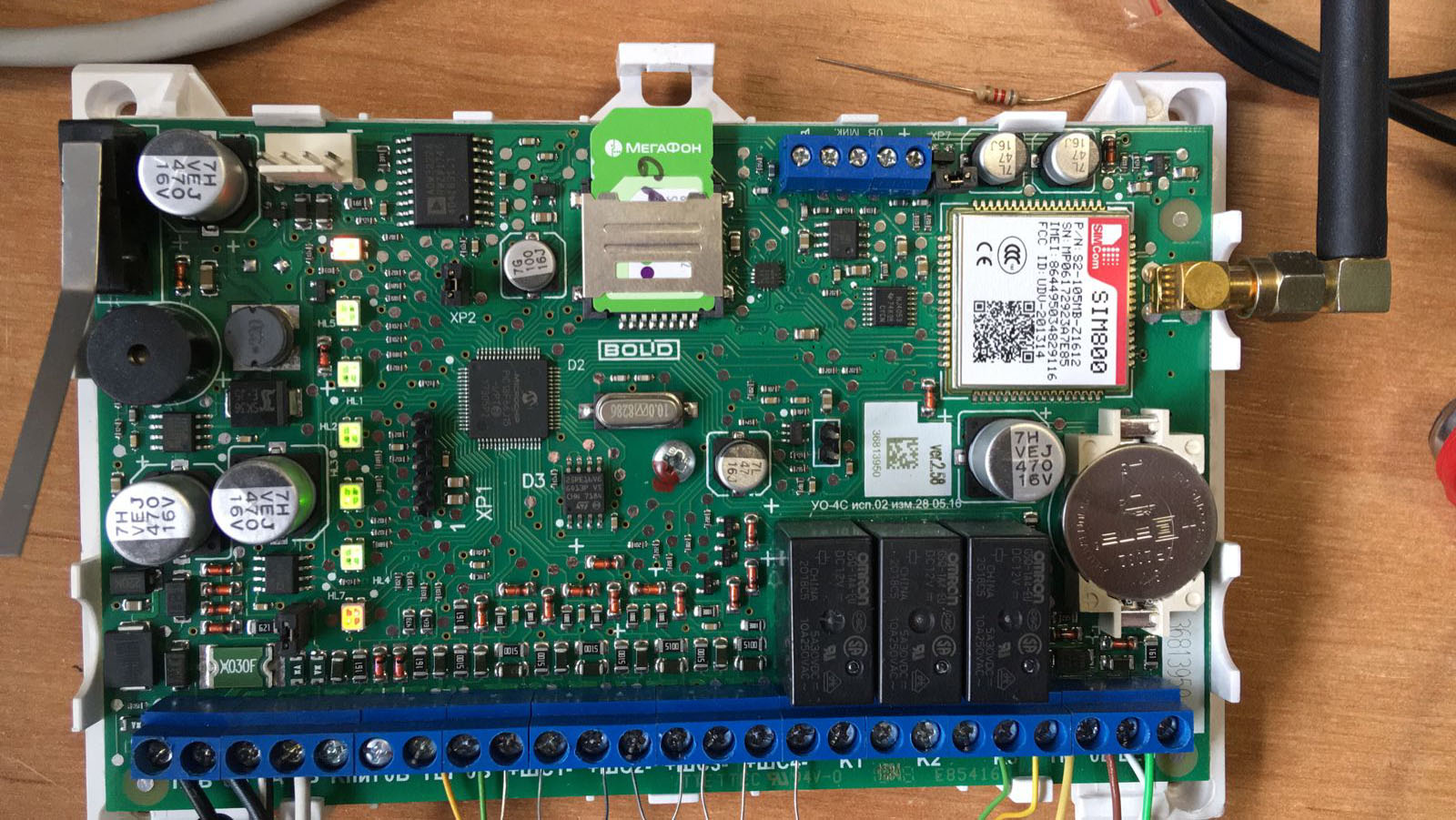

УО-4С

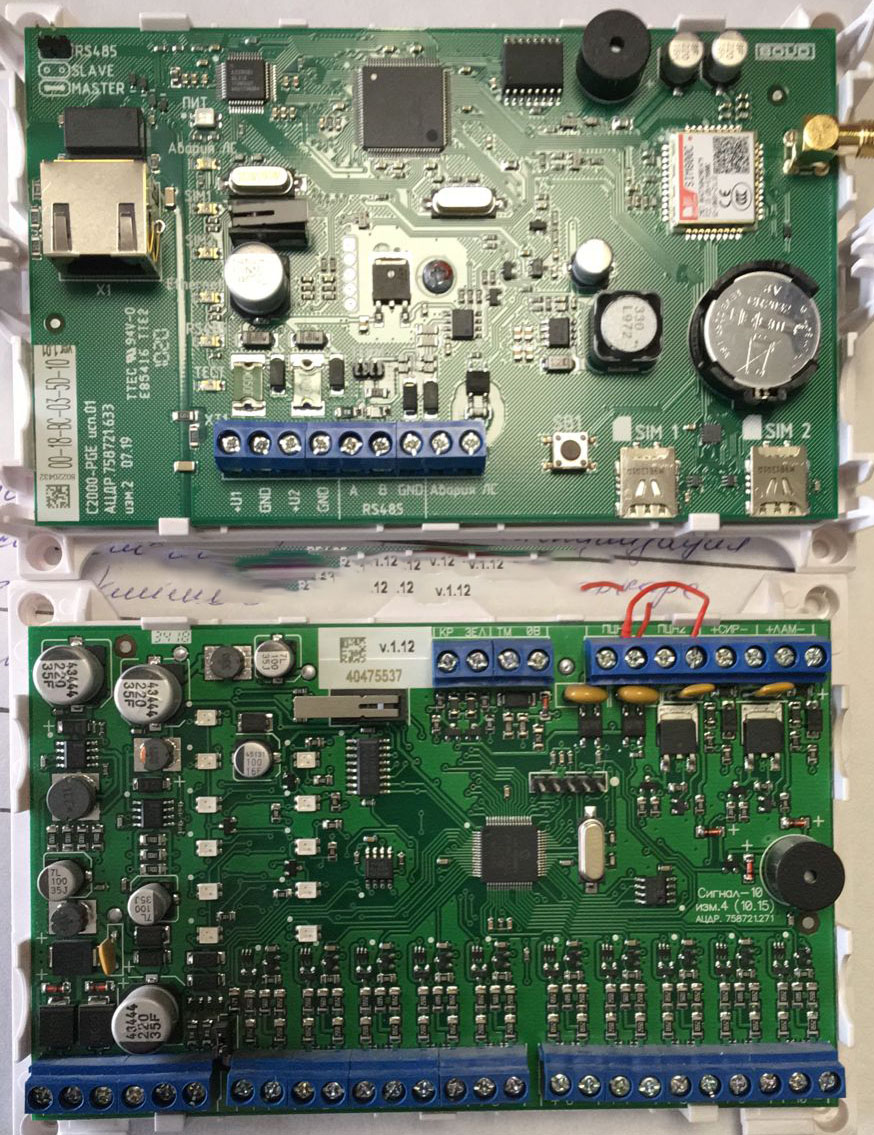

Болид PGE 2000 - 2

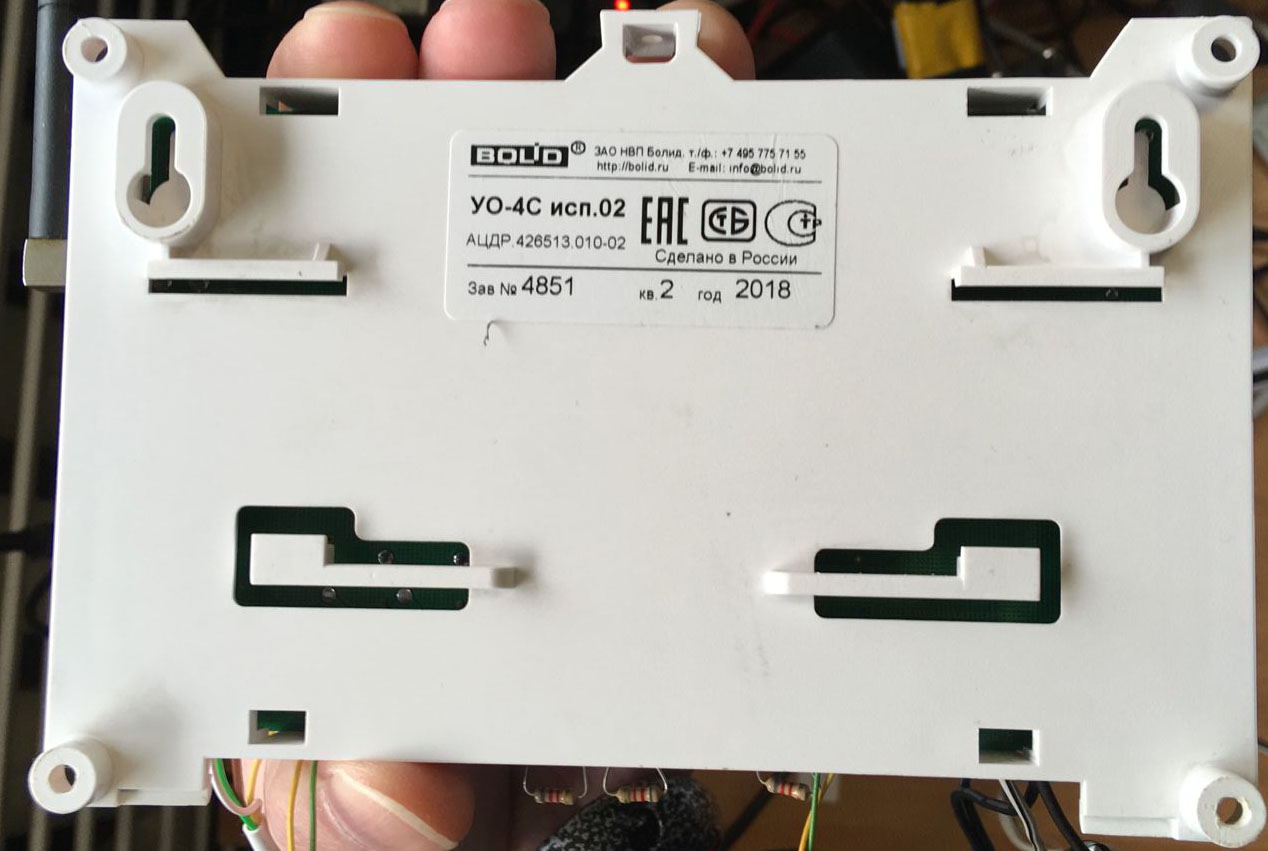

Болид - УО-4С

Подключение оборудования Болид к программе ПЦН AlarmFront с помощью коммуникатора C2000-PGE

Настройка оборудования Болид С2000 PGE

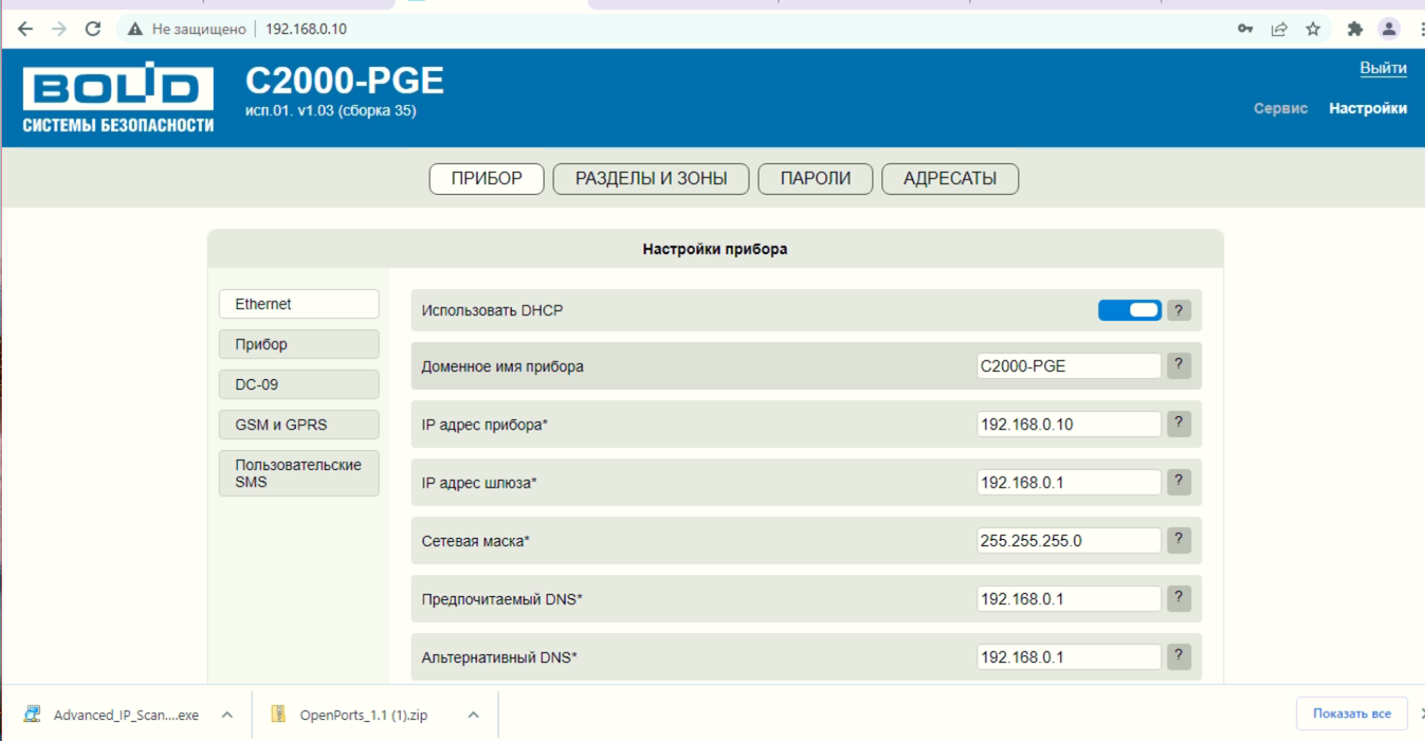

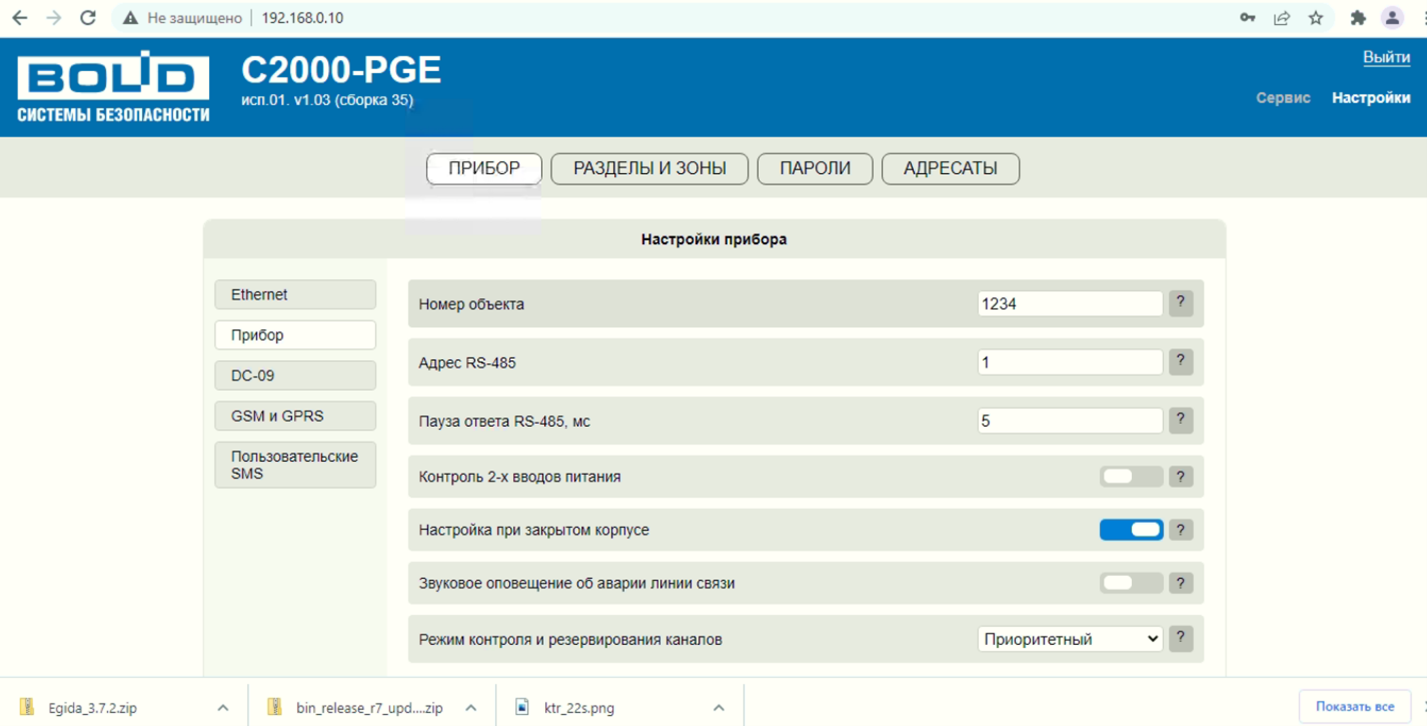

1. Входим в Веб конфигуратор Болид C2000 Настройка оборудования С2000 PGE Настройка оборудования Болид онлайн

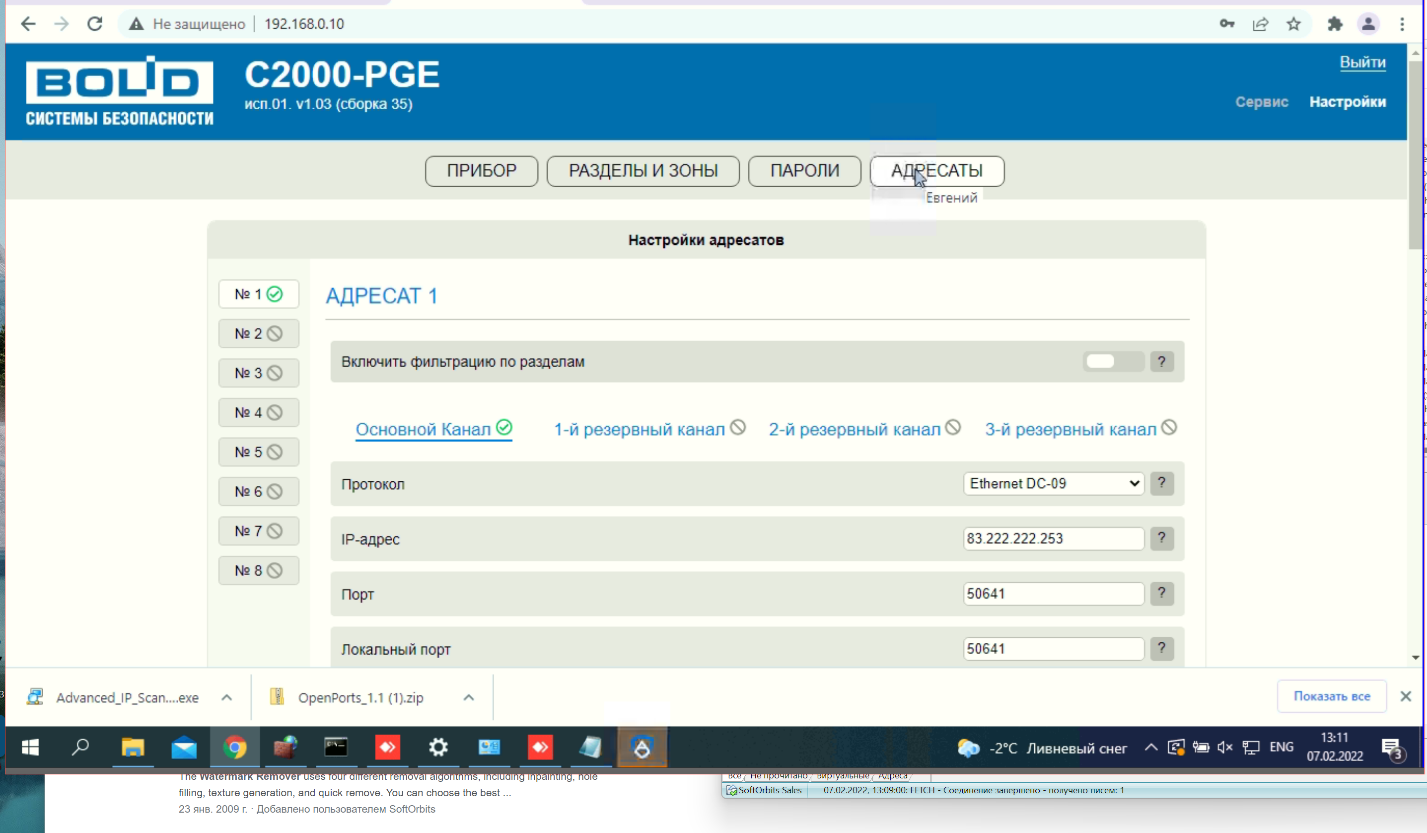

Переходим на закладку Адресаты Настройка оборудования Болид - SIA адресаты

Создаем Адресата, выставив для него протокол Ethernet DC-09. В качестве IP адреса задаем статический белый IP адрес сервера с AlarmFront. Для получения статического IP адреса вы можете обратиться к вашему интернет провайдеру. Порт можно указать любой.

2. В свойствах роутера требуется настроить проброс порта, указанного на предыдущем шаге с внешнего белого IP адреса на локальный сетевой адрес. Настройка проброса портов

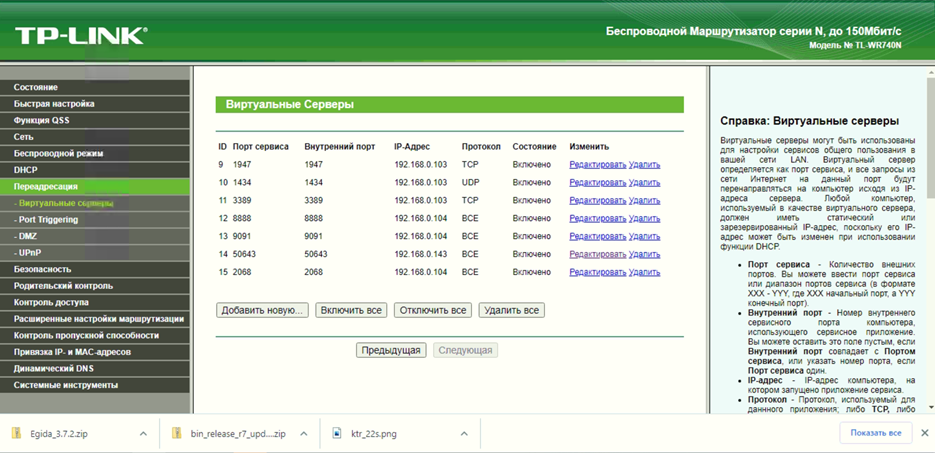

На скриншоте показана настройка для роутера TP-LINK.

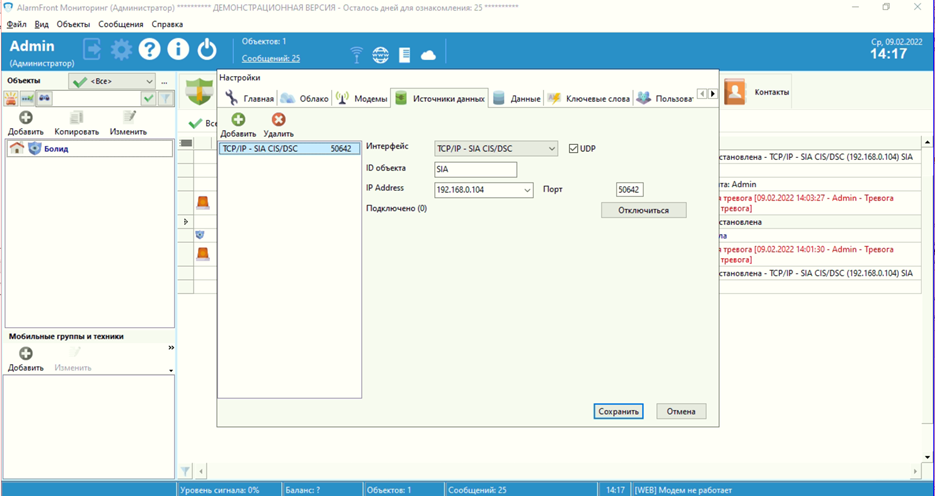

3. В программе AlarmFront создаем устройство с протоколом TCP/IP SIA Добавление устройства SIA Болид Указываем для него локальный IP адрес и Порт. Для этого адреса и порта мы настроили проброс на предыдущем шаге

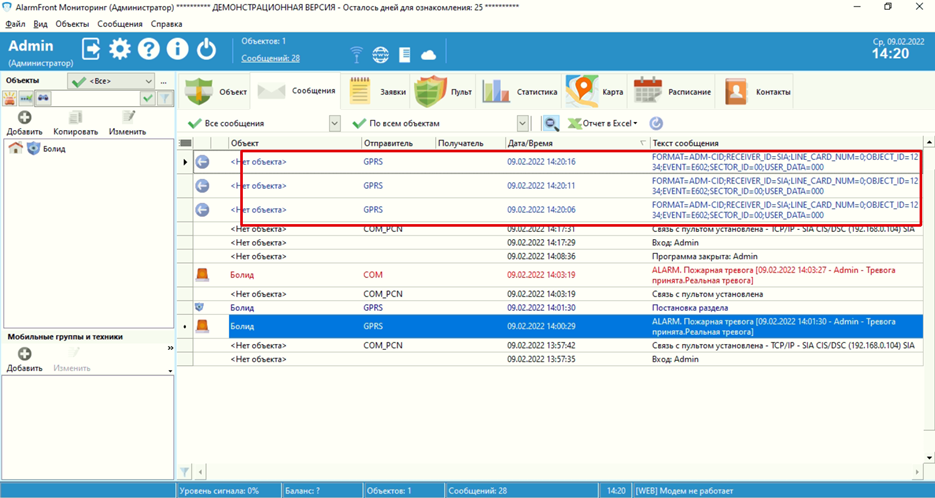

4. Если проброс портов настроен правильно, в ленте сообщения без привязки к объекту Сообщения программы для Болид

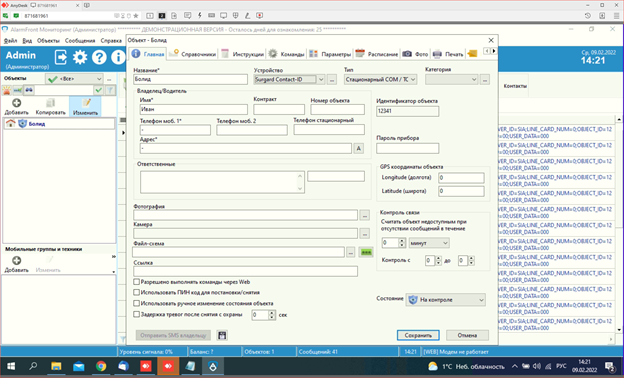

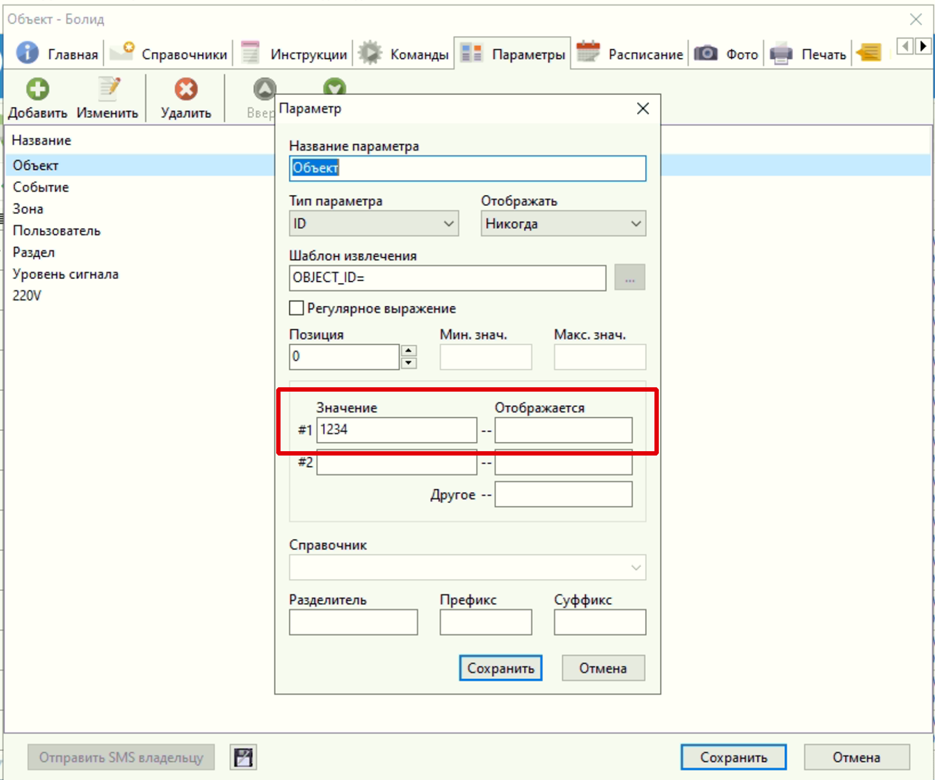

5. Создаем объект по шаблону Surgard Contact ID. Шаблон для объекта Болид Contact ID На закладке Параметры прописываем ID объекта. Параметр ID объекта Болид

6. Заходим в Настройки программы и на закладке Глобальные параметры импортируем справочник Contact ID_ru. Импортирование кодов Contact ID для оборудования Болид

После указанных настреок программа будет обрабатывать входящие сообщения от оборудования болид и отображать их удобной для оператора форме.

FAQ

Почему от оборудования Bolid в программу приходит код Surgard Contact ID E900?

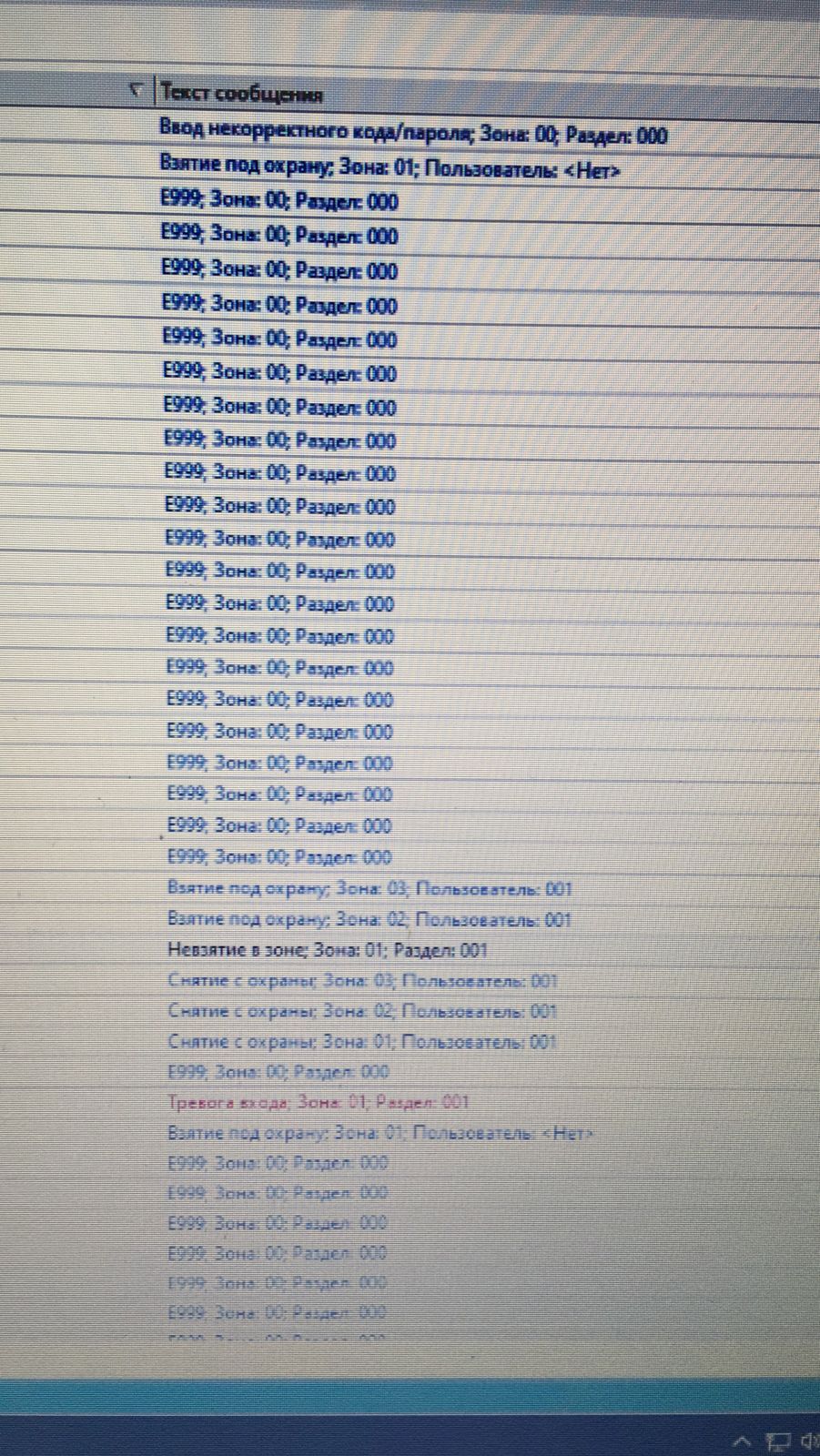

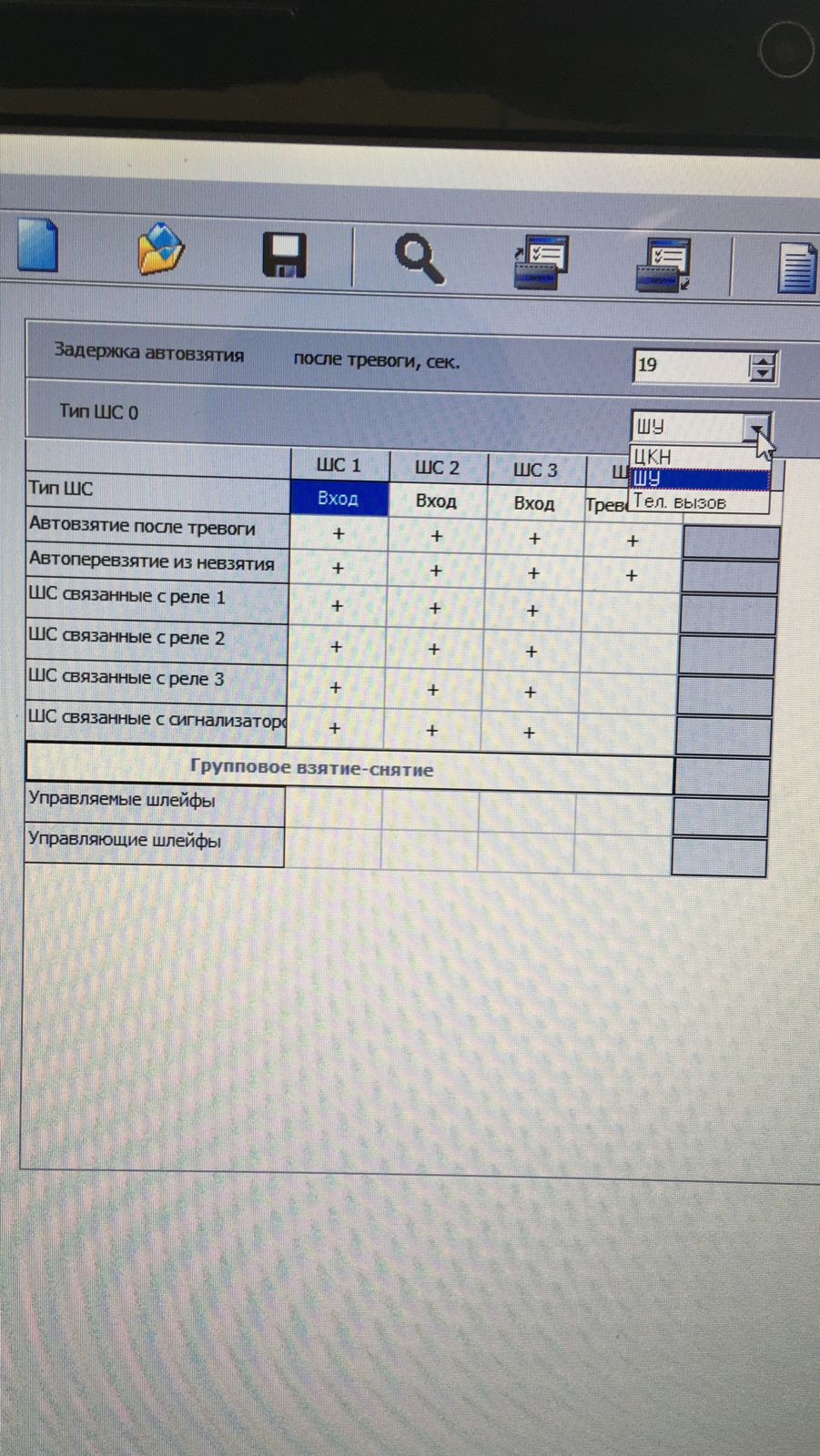

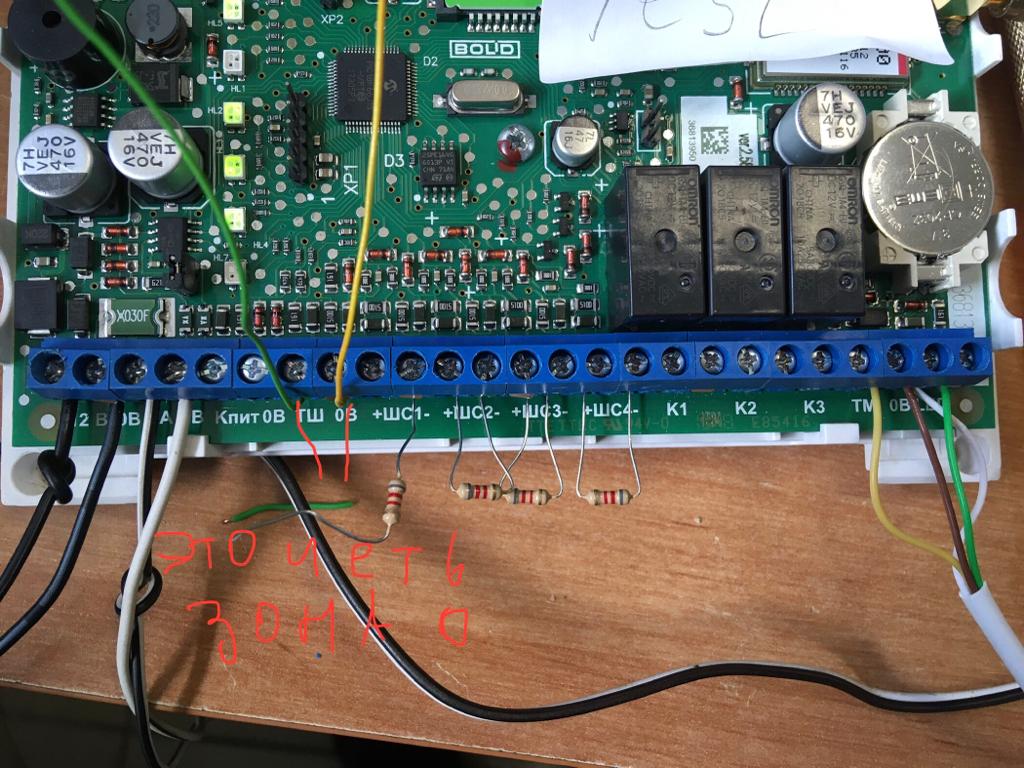

Код болид E999 E999 приходит когда шлейф нарушен и не приходит в норму. Например берем под охрану с нарушенным ШС приходит код E454, если ШС в норму не приходит, идут сообщения каждые 20 сек E999. E999 - это нулевой дополнительный вход ШС может быть как ШС, он постоянно круглосуточный (норма не замкнут, сработка кратковременное замыкание). Этот же вход межет быть как выключатель взятия / снятия с охраны. Часто на этом входе могут быть два провода и под передатчиком замыкаются. Этот вход мож но сделать как отметка наряда, он так и идет в дискретное сообщение смс. Сообщения можно исключить из ленты настройкой config.cfg, либо добавить код E999 в Настройках / Глобальные параметры для расшифровки кода событий. Код болид E999 Код болид E999
